Hydraulische kegelbreker met één cilinder uit de GP-serie

Productbeschrijving

De hydraulische eencilinder-kegelbreker uit de GP-serie gebruikt een elektromotor als krachtbron. Het maakt gebruik van een horizontale as en tandwielen om kracht over te brengen, waardoor de excentrische huls gaat roteren. Vervolgens zorgt deze rotatie ervoor dat de breekmuur een excentrische oscillerende beweging maakt. Tijdens breekoperaties vindt er een periodieke verandering in de afstand tussen de breekmuur en de kaakwand plaats, waardoor een continue compressie en verbrijzeling van harde materialen zoals graniet, erts en rivierkiezels wordt bereikt, waardoor de verwerking van grondstoffen tot eindproducten die voldoen aan de vereisten voor deeltjesgrootte wordt voltooid. De apparatuur heeft een modulair ontwerp; dezelfde hoofdeenheid kan schakelen tussen verschillende kamertypes voor grof, medium en fijn malen, eenvoudigweg door de slijtvaste onderdelen te vervangen. Bovendien kan de afvoerpoort dynamisch worden aangepast door hydraulische druk terwijl de apparatuur draait. Gecombineerd met nauwkeurig bewerkte, slijtvaste onderdelen (geen verpakking vereist voor installatie), vereenvoudigt dit de bediening en het onderhoud aanzienlijk, waardoor het geschikt is voor de multi-proces breekbehoeften van grote en middelgrote zand- en grind- en mijnbouwbedrijven.

Technische parameters

De cijfers van de productiecapaciteit in de tabel zijn alleen ter referentie en gelden alleen voor graniet van gemiddelde hardheid met een stortgewicht van 1,6 t/m³ wanneer de breekkamer vol is. Referentie-outputs voor andere materialen kunnen worden benaderd door de bulkdichtheid om te zetten.

Verschillende kamertypes en slagen hebben verschillende toepasbare afvoerpoortbereiken. Zoek de toegestane afvoerpoortgrootte in de hoofdparametertabel en combineer deze met de productiecapaciteitreferentie. De maximale afvoer zal toenemen naarmate de breekwand en de wand van de maalkamer verslijten.

Structurele analyse

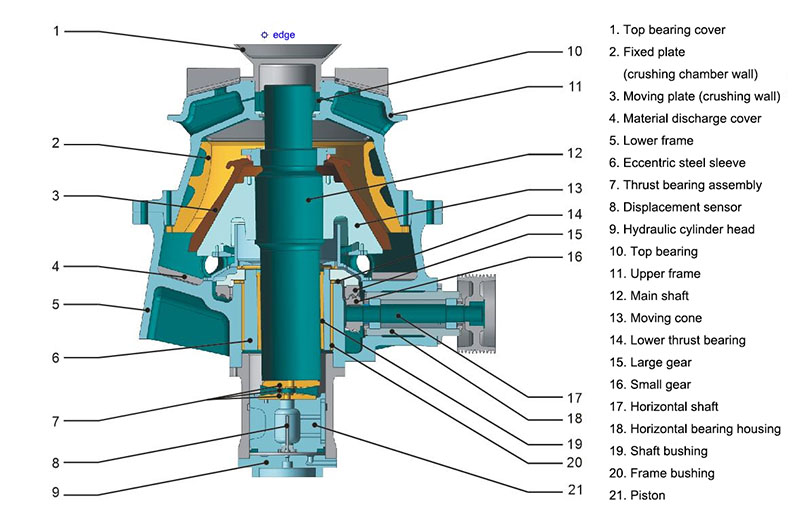

Dit diagram toont de structuur van de hydraulische kegelbreker met één cilinder uit de GP-serie, die hoofdzakelijk bestaat uit een bovenste lagerdeksel, een vaste plaat (kaakwand), een bewegende plaat (breekwand), een frame, een excentrische stalen huls, een hydraulisch systeem en transmissiecomponenten.

Producteigenschappen

1. Aanpasbaarheid in meerdere kamers: dezelfde hoofdeenheid kan schakelen tussen grove, medium en fijne breekkamers, gewoon door slijtvaste onderdelen te vervangen. Het omvat secundaire tot quaternaire breekscenario's en sluit flexibel aan bij verschillende procesvereisten.

2. Uitstekende deeltjesvorm van het eindproduct: de breker heeft een geoptimaliseerde breekkamerstructuur, een redelijke breekfrequentie en excentriciteit. In combinatie met het gelaagde breekprincipe produceert het eindproducten met een uniforme deeltjesgrootte en een regelmatige deeltjesvorm, die voldoen aan hoogwaardige aggregaatnormen.

3. Uitstekende capaciteitsprestaties: een robuust frame ondersteunt krachtige werking, en het grote excentriciteitsontwerp verhoogt de materiaaldoorvoer verder, waardoor stabiele breekbewerkingen met grote volumes mogelijk zijn.

4. Beheersbare totale kosten: geoptimaliseerd kamerontwerp en hoogwaardige slijtvaste onderdelen verminderen het staalverbruik per eenheid. Gelaagde verbrijzelings- en volledige toevoermodi verbeteren het gebruik van de apparatuur en houden de productiekosten effectief onder controle.

5. Handige en efficiënte bediening en onderhoud: de afvoerpoort van de breker ondersteunt dynamische hydraulische aanpassing. Wanneer de breker draait, stel je hem met één knop in op het ideale vermogen. De slijtvaste onderdelen zijn nauwkeurig bewerkt, zodat u bij het installeren geen vulmiddel hoeft te gebruiken. Dit maakt een snelle vervanging van de onderdelen mogelijk en vermindert de stilstandtijd aanzienlijk.

6. Hoge mate van automatisering: de breker is uitgerust met een PLC-besturingssysteem. De bedrijfsgegevens en status van de apparatuur worden in realtime op het touchscreen weergegeven. De bediening is gemakkelijk te begrijpen en eenvoudig. Grote productielijnen kunnen volledig automatisch draaien, waardoor er minder handmatig werk nodig is.

Garantie na verkoop

Hongxu Machinery biedt volledige after-salesondersteuning voor zijn hydraulische kegelbreker met één cilinder uit de GP-serie. Het professionele team van het bedrijf kan snel reageren op behoeften zoals het instellen van apparatuur en het oplossen van machinefouten. Het team geeft ook advies bij het vervangen van slijtvaste onderdelen en biedt regelmatige inspectiediensten. Bovendien zal het team de apparatuurparameters optimaliseren op basis van de productieomstandigheden van de klant om ervoor te zorgen dat de apparatuur langdurig stabiel en efficiënt blijft werken.
